Oświetlenie schodowe 6-17 stopni wersja sprzed 2018 (2)
Dane techniczne
| Napięcie zasilania | 8-15V DC (typowo 12V DC) |
| Pobór mocy | 0,25W (12V, 20mA) |
| Wymiary | 60x65x25mm |
| Liczba stopni schodowych/ punktów świetlnych | 6-17 |
| Obciążenie na jeden kanał | do 1A |
| Instrukcja obsługi |  6-17k |
Wybór liczby stopni
Regulacja szybkości
Czas świecenia maksymalnego
Tryb skokowy
Opis sterownika
Sterownik zaprojektowany dla taśm i żarówek LED 12V. Sterowanie uzyskuje się przez dwie czujki ruchu. Każda czujka odpowiada za zapalanie i gaszenie w górę lub w dół. Zadziałania czujki PG (przy założeniu, że jest to czujka zamontowana u dołu schodów) spowoduje zapalanie po kolei kanałów w górę z szybkością ustawioną potencjometrem P1. Następnie wszystkie kanały będą świecić przez czas ustawiony potencjometrem P2 lub do zadziałania czujki PD. Po tym kanały zaczną gasnąć w tej samej kolejności, w jakiej się zapalały, z szybkością ustawioną na P1. Zadziałanie czujki PD (przy założeniu montażu na dole schodów) spowoduje zapalanie kolejno kanałów z dołu ku górze. Następnie zadziałanie czujki PG (lub upływ czasu ustawionego potencjometrem P2) spowoduje gaszenie kanałów w kierunku z dołu do góry.
Wejścia sterownika przystosowane są do przycisków lub czujek mini PIR z adapterkami.
Zasilanie sterownika napięciem 12V DC. Napięcie takie samo jak zasilanie taśm LED. Obciążalność każdego kanału do 1A, co daje zainstalowaną moc max. 12W na jeden kanał.

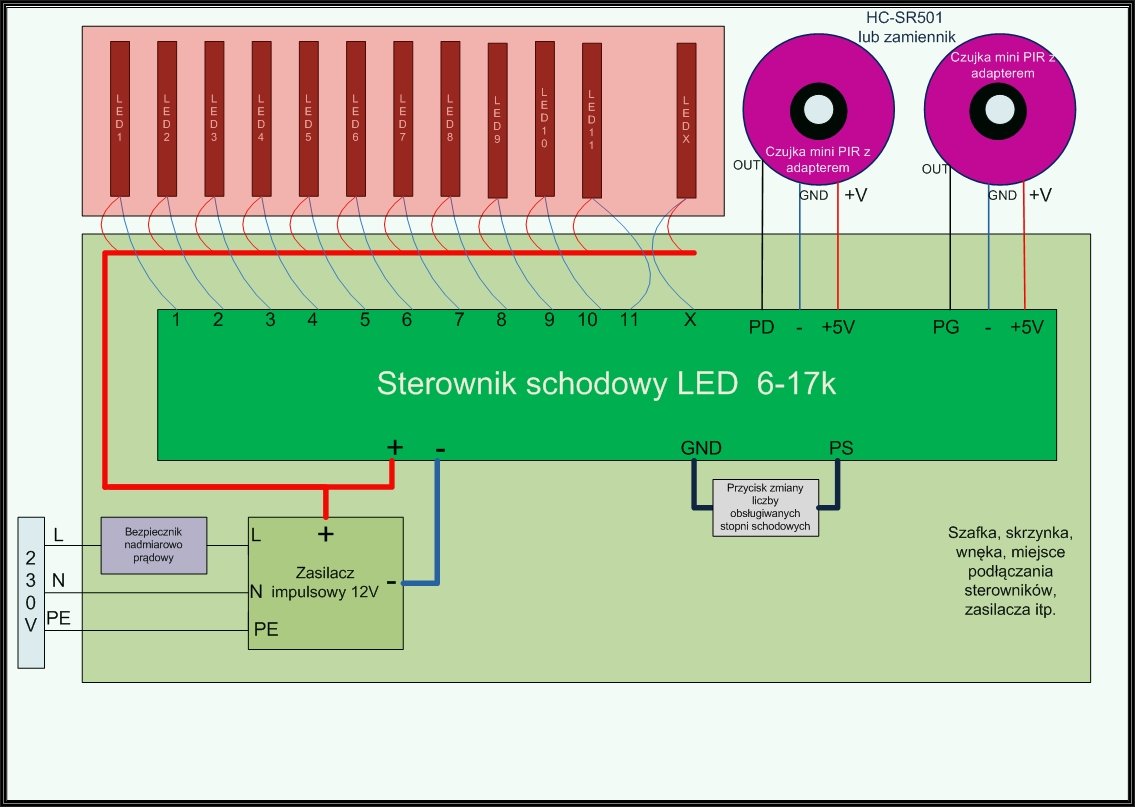

Schemat podłączania
PS - przycisk w sterowniku do ustawiania liczby stopni
P1 – potencjometr szybkości.
P2 – potencjometr czasu świecenia, jak wszystkie kanały zapalone w efekcie (zanim zadziała druga czujka).
Zmiana ustawień
Zmiana liczby stopni (domyślnie wysyłana na 17 stopni):
- Wejściem PS klikamy i ustawiamy cyklicznie liczbę stopni
- aktualna liczba kanałów obrazowana jest poprzez podświetlenie skrajnych kanałów, np. dla 17 stopni widać zapalone kanały 1 i 17, a dla 11 stopni widać zapalone kanały 1 i 11.
Zmiana szybkości i czasu
- Dokonywane przy pomocy potencjometrów P1 i P2
- Po każdej zmianie należy odłączyć zasilanie, aby ustawienia zostały wprowadzone do pamięci sterownika
Algorytm optymalny pod czujki
Podczas wyboru sterownika schodowego ważne jest, aby algorytm odpowiadał metodzie działania: czy to pod czujki, czy pod przyciski. W przypadku przycisków, podczas przejścia schodami jednej osoby naciskany jest jeden przycisk. Dla czujek - podczas przechodzenia jednej osoby zawsze zadziałają dwie czujki: na dole i na górze (np. dla czujek ruchu PIR, barier podczerwieni czy czujek nacisku). Dlatego też w przypadku czujek ważny jest taki algorytm działania, aby pogodzić zapalanie i gaszenie dla jednej osoby oraz zapalanie z dwóch stron dla dwóch osób idących naprzeciw siebie. Algorytm optymalny dla czujek przewiduje właśnie taką sytuację, że jeżeli efekt nie dojdzie do końca i zadziała czujka na drugim krańcu schodów, to sterownik uzna osobę z naprzeciwka. A jeżeli efekt dojdzie do końca i zadziała druga czujka to sterownik uznaje, że osoba opuszcza schody i następuje wygaszanie oświetlenia w tym samym kierunku, co zapalanie.
Bardzo ważne jest, aby algorytm decydował, kiedy uznać osobę z naprzeciwka, a kiedy uznać, że to jedna i ta sama osoba opuszcza schody. Przy wyborze odpowiedniego sterownika schodowego jednym z głównych kryteriów, które należy brać pod uwagę, jest algorytm działania: czy to pod czujki czy pod przyciski. Jeżeli zakupi się sterownik schodowy z algorytmem nieodpowiednim pod czujki ruchu, to może dość do sytuacji, że dla jednej osoby albo nie będzie wygaszania po kolei w ogóle albo sterownik uzna osobę z naprzeciwka, gdy w rzeczywistości była tylko jedna osoba na schodach. Ważne jest, aby dla czujek algorytm był jak najbardziej optymalny i oferowane sterowniki firmy Nowoster mają właśnie taką cechę.
ALGORYTM OPTYMALNY POD CZUJKI! Zapalanie po kolei - gaszenie po kolei. Zanim efekt dojdzie do końca i zadziała czujka druga, to będzie efekt z naprzeciwka i spotkają się dwa efekty po drodze (sterownik uzna osobę z naprzeciwka). Jeżeli efekt dojdzie do końca i zadziała druga czujka to sterownik uznaje, że osoba opuszcza schody i będzie to sygnał do wygaszania w tym samym kierunku co zapalane (jedna osoba była na schodach, weszła i opuściła).
PODSUMOWANIE:
- wybieralna liczb stopni, schodków, punktów świetlnych itp. między 6 a 17
- działanie tylko skokowe
- wejścia pod czujki ruchu góra i dół (przystosowany do czujek mini PIR z adapterkami)
- regulacja szybkości zapalania i gaszenia
- regulacja czasu świecenia wszystkich kanałów, jak już zostaną zapalone
- małe wymiary (6cm na 6,5cm na 2,5cm). Zaletą sterownika jest to, że jest on stosunkowo mały i można zmieścić go w szafce, skrzynce itp.
- zasilanie sterownika 8-15V DC. Typowo 12V DC
- pobór prądu przez sam sterownik 20mA
- pobór mocy przez sam sterownik 0,25W
- obciążalność do 1A na kanał
- dobry stosunek ceny do możliwości
- diody, taśmy led, żarówki led można łączyć ze sterownikiem nawet na kilkunastometrowych przewodach
- do sterownika można podłączyć same diody (z rezystorami), taśmy LED, moduły LED, listwy LED, żarówek led itp.
- dodatkowo (oprócz sterownika) należy zaopatrzyć się w przyciski/ czujki, zasilanie, źródła światła LED
- bardzo wysoka sprawność działania
- wysokiej jakości elementy, profesjonalna płytka drukowana i wiele innych czynników mają zapewniać działanie na długie lata
Gwarancja
Dowodem zakupu jest faktura.
Na sterowniki udzielana jest pełna dwuletnia gwarancja.
Gwarancja zwrotu 14 dni
Masz również gwarancję zwrotu produktu w ciągu 14 dni od otrzymania przesyłki. Standardowo zwracany przedmiot nie może nosić śladów użytkowania. Jednak zakupiony u nas sterownik można podłączać i sprawdzać jego działanie. Kup, podłącz, sprawdź! Jeżeli nie spełni Twoich oczekiwań - odeślij go w ciągu 14 dni, a my zwrócimy Ci kwotę za sterownik.
Gwarancja "uruchomienia"
Dodatkowo, tylko u nas, na oferowane sterowniki masz miesięczną gwarancję na wypadek przypadkowego uszkodzenia sterownika podczas montażu (uruchamiania itp.). W ciągu miesiąca od otrzymania przesyłki, jeżeli przypadkowo (w jakikolwiek sposób z winy użytkownika) sterownik zostanie uszkodzony, naprawimy go lub wymienimy na nowy. Poniesiesz tylko koszt odesłania uszkodzonego sterownika (wysokość w zależności od rodzaju przesyłki i operatora) oraz opłatę ponownej wysyłki naprawionego/ nowego urządzenia (12,30 zł listem poleconym).
